鸟巢国家体育馆-2008年2月完工

项目名称：国家体育馆
项目地点：中国 北京
膜材：PTFE+ETFE
完成年份：2008/2
膜展开面积：100000㎡

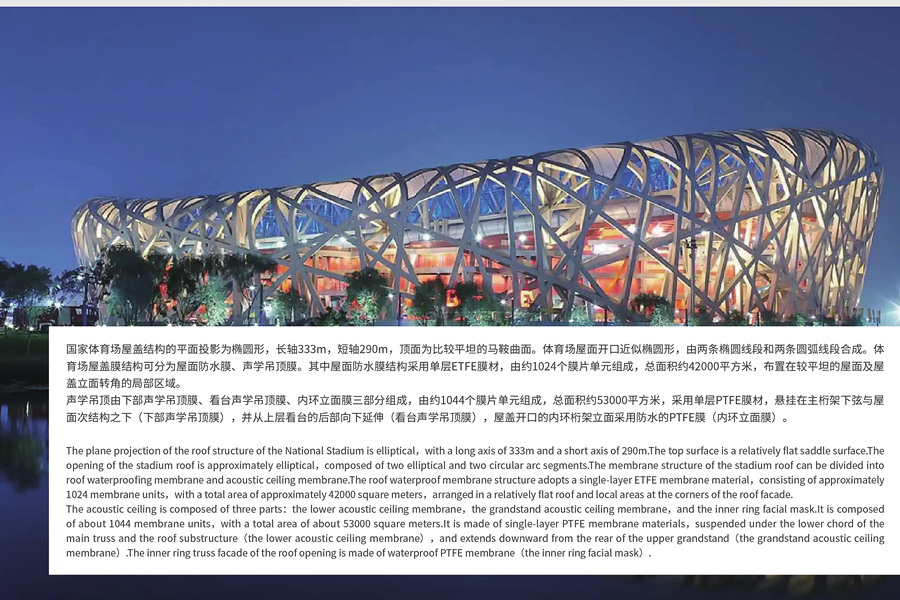

项目介绍：国家体育场屋盖结构的平面投影为精圆形，长抽333m，短轴290m，顶面为比较平坦的马鞍曲面。体育场屋面开口近似确圆形，由两条椭圈线段和两条圆线段合成。体育场屋盖膜结构可分为屋面防水膜、声学顶膜。其中屋面防水膜结构采用单层ETFE膜材，由约1024个膜片单元组成，总面积约4200平方米，布置在较平坦的屋面及屋蓝立面转角的局部区域。声学吊顶由下部声学吊顶膜、看台声学吊顶膜、内环立面膜三部分组成，由约1044个膜片单元组成，总面积约53000平方米，采用单层PTFE膜材，悬挂在主析架下弦与屋面次结构之下(下部声学吊顶膜》，并从上层看合的后部向下延伸(看台声学吊顶膜》，屋盖开口的内环架立面采用防水的PTFE膜(内环立面模》。
